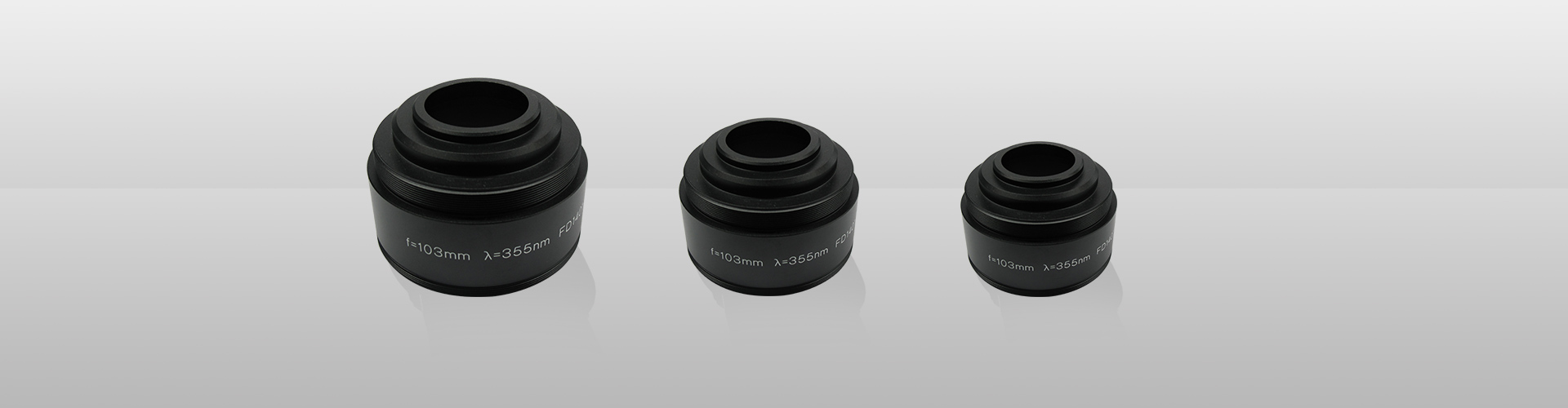

外徑：ф80
最薄壁厚：0.5
尺寸公差：φ72.5（0 / + 0.019）
圓度：0.015（φ72.5）
最薄壁厚：0.5
尺寸公差：φ72.5（0 / + 0.019）
圓度：0.015（φ72.5）
顏色：明亮，半亮黑色，沙面白色或黑色。適用材料：5A05,6061,2A12等。
氧化過程中的尺寸控制：黑色氧化直接添加3-6μm;黑色氧化消光添加3-6μm;砂面黑色氧化±10μm; 壓鑄件黑色氧化add1-3μm;
溫度無色差<200℃
耐受紫外線的時間：> 100H
鹽霧測試時間：> 200H
氧化過程中的尺寸控制：黑色氧化直接添加3-6μm;黑色氧化消光添加3-6μm;砂面黑色氧化±10μm; 壓鑄件黑色氧化add1-3μm;
溫度無色差<200℃
耐受紫外線的時間：> 100H
鹽霧測試時間：> 200H

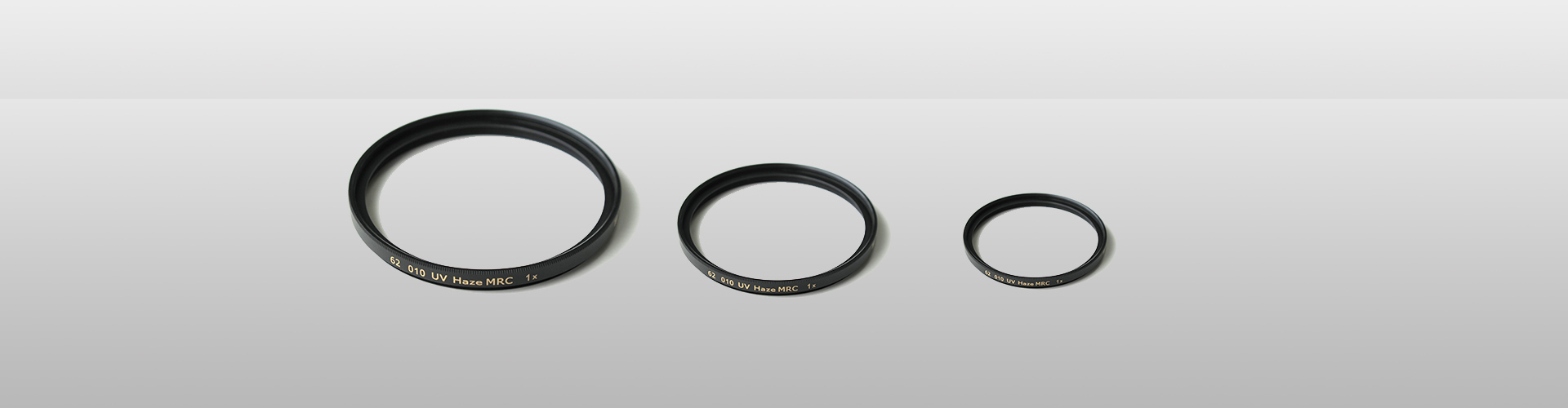

外徑：ф70.5xф67.8
薄壁環型框架，強度較低。
銑出圓和表面，容易導致零件變形。
陽極氧化易導致部件變形
尺寸公差：0.019
圓度：0.019
薄壁環型框架，強度較低。
銑出圓和表面，容易導致零件變形。
陽極氧化易導致部件變形
尺寸公差：0.019
圓度：0.019

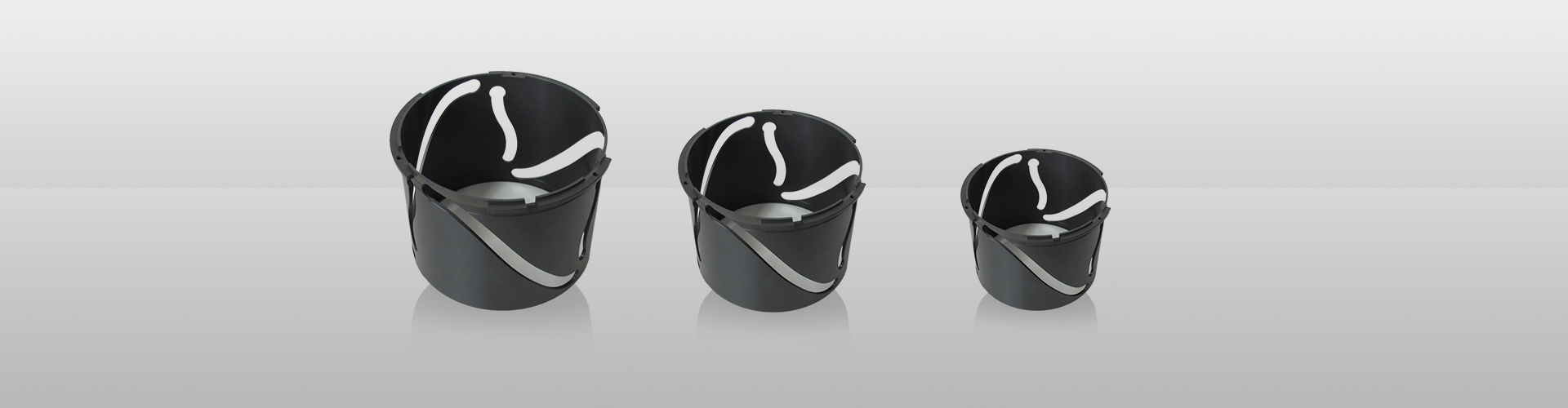

材質：中式A5056管材;
結構：長101,18條曲線，壁厚2.3;曲線槽數量最多的曲線凸輪。
曲線槽：寬度變化量0.01，曲線槽相同高度0.01，位置偏差± 3'
粗糙度Ra0.3，圓度0.01
測量：直接檢查曲線槽，槽位置±3'
結構：長101,18條曲線，壁厚2.3;曲線槽數量最多的曲線凸輪。
曲線槽：寬度變化量0.01，曲線槽相同高度0.01，位置偏差± 3'
粗糙度Ra0.3，圓度0.01
測量：直接檢查曲線槽，槽位置±3'
